Le meilleur de la technologie de pointe pour vos couronnes d’orientation depuis 1969

Rollix, département du groupe Defontaine, offre une large gamme de couronnes d’orientation fiables et durables disponibles de 100 mm à 6200 mm avec ou sans denture, dans des matériaux allant du C45 au 42CrMo4, ainsi que des matières plus spécifiques comme le titane et de nombreux autres alliages.

Notre processus unique de finition des pistes par rectification et un appairage précis de chaque couronne permettent d’ajuster de manière optimale la précharge nécessaire au besoin de l’application.

Depuis 1969, nous développons sans discontinuer de nouvelles technologies pour répondre aux besoins de haute performance de nos clients et nous adapter aux exigences de leurs applications. De la construction aux marchés de haute précision, aujourd’hui plus de 3000 clients parmi les plus exigeants de l’industrie nous font confiance.

Plus d’1 million de couronnes installées à travers le monde
95 % de notre production exportée dans plus de 65 pays sur les 5 continents

Votre couronne d’orientation standard ou sur-mesure

La qualité et la haute précision de nos produits assureront un parfait fonctionnement à vos machines en toute sécurité. Notre gamme s’étend de la couronne d’orientation standard à la spécifique sur-mesure selon vos besoins d’application, de la couronne d’orientation à billes, aux rouleaux croisés ou encore aux galets. Notre bureau d’études, recherche et développement, équipé de bancs d’essais et de logiciels de calcul à la pointe de la technologie, est à votre disposition pour vous proposer des solutions innovantes et adaptées.

A simple ou double rangée de billes ou de galets
Bagues de roulement à denture extérieure, intérieure, droite, hélicoïdale ou sans denture
Acier, titane, aluminium, …
Traitement de surface et/ou de protection contre la corrosion
Joints standards ou spécifiques
Couronnes graissées à vie, graisse alimentaire

Rollix offre également une gamme variée de solutions pour des conceptions spécifiques :

La section très fine avec ou sans trou de fixation : une alternative entre le roulement et la couronne d’orientation. Cela revient à un montage hybride permettant un encombrement limité pour un coût réduit.
Le roulement radial avec ou sans trou de fixation : une alternative entre le roulement et la couronne d’orientation qui revient également à un montage hybride permettant un encombrement limité pour un coût réduit.
La couronne avec trois bagues et double rotation : une solution compacte avec double rotation.
La couronne avec denture intérieure sur bague extérieure : une solution quant à elle compacte et qui comprend un gain de masse.
La couronne avec denture rapportée pour un encombrement réduit.
La couronne combinée galets et billes : une solution à coût réduit pour les applications à charges axiales prépondérantes.

Nouvelle gamme Rollix RT

Découvrez les roulements combinés de
haute précision pour tables rotatives

Nos gammes de couronnes d’orientation

ROLLIX COMPACT : pour les applications de précision

Notre gamme de couronnes d’orientation Rollix Compact a été spécialement développée pour les applications de précision. Précontraintes, avec ou sans denture et équipées de rouleaux croisés, ce produit haut de gamme présente une forte rigidité alliée à un faible couple. De conception compacte, les couronnes sont livrées lubrifiées avec de la graisse Mobilux EP2.

Cette gamme est disponible en 21 diamètres.

Charges mixtes
Eléments roulants : rouleaux croisés
Couple : à partir de 10 Nm
Dimensions : 148 mm à 2 455 mm
Matériau des couronnes : 42CrMo4
Précision : à partir de 4 microns

Nos couronnes d’orientation Rollix Compact sont utilisées dans la robotique, les machines-outils, les tables d’indexation, les changeurs d’outil, les plateaux tournants, les cellules de soudage, …

ROLLIX COMPACT : pour les applications de précision

Télécharger la brochure des couronnes d’orientation de précision

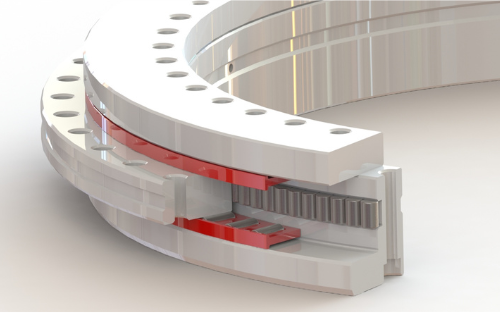

ROLLIX RT : pour les applications de haute précision

Nos couronnes d’orientation Rollix RT (Rotary Table) sont idéales pour les applications nécessitant une grande précision de positionnement. La conception de notre gamme RT assure une haute qualité géométrique et une grande précision de rotation. Nos couronnes sont équipées de 3 rangées de galets et sont interchangeables avec les références standards du marché, tout en apportant à nos clients la qualité et le service Rollix.

Charges mixtes
Eléments roulants : 3 rangées de galets
Couple : à partir de 15 Nm
Dimensions : 200mm à 1 030mm
Matériau des couronnes : 100C6
Précision : à partir de 4 microns

Notre gamme de couronnes d’orientation Rollix RT est spécialement conçue pour les tables rotatives et tables d’indexation, les centres d’usinage, les machines de fraisage et de perçage.

Détails de la couronne RT

Télécharger la brochure des couronnes d’orientation Rollix RT

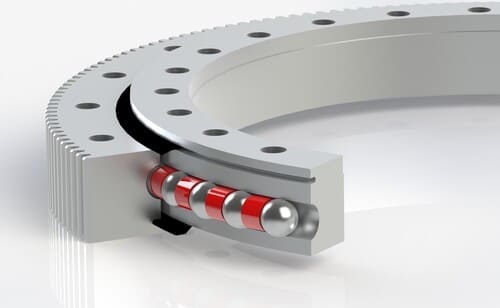

Couronnes d’orientation à billes

Notre gamme de couronnes à billes supporte à la fois les charges axiales, radiales et moments de renversement. Grâce à une finition des pistes unique par rectification, nos produits bénéficient d’un couple faible et homogène ainsi que d’une précharge optimisant la capacité de charge et la durée de vie de la couronne. Les couronnes d’orientation à billes Rollix testées sur nos bancs d’essai sont devenues au fil des ans une référence mondiale qui vous garantit une fiabilité à 100%

Notre gamme de couronnes d’orientation à simple rangée de billes est utilisée pour des centaines d’applications.

Couronnes d’orientation à billes

Couronnes d’orientation à rouleaux croisés

Nos couronnes à rouleaux croisés sont idéales pour les conditions d’application nécessitant à la fois une grande précision de rotation et de rigidité. La disposition croisée des rouleaux cylindriques dans les chemins de roulement permet à nos couronnes de supporter des charges dans toutes les directions.

Notre gamme de couronnes d’orientation à rouleaux croisés est utilisée par exemple pour des applications allant des robots à forte charge, aux nacelles élévatrices les plus hautes du monde atteignant 100 mètres et où la rigidité assure la sécurité de l’opérateur.

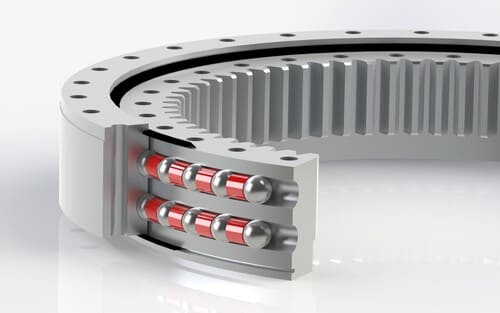

Couronnes d’orientation à double rangée de billes

Solution idéale pour les applications manipulant de fortes charges, la double rangée de billes permet d’augmenter la capacité de charge de nos couronnes et de répondre particulièrement à de forts moments de renversement. La finition simultanée des 2 pistes en rectification assure une précharge et un couple de rotation optimum.

Notre gamme de couronnes d’orientation à double rangée de billes est la référence sur le marché des couronnes de pales d’éoliennes, de grues de bord ou offshore.

Couronnes d’orientation à double rangée de billes

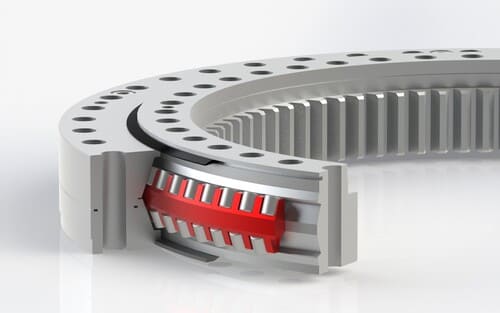

ROLLIX HD : couronnes d’orientation pour fortes charges

Nos couronnes Heavy Duty (HD) sont des pièces spécifiquement développées pour les applications nécessitant une haute capacité de charges axiales ou radiales combinés à moments de renversements.

L’angle de positionnement des galets est précisément calculé pour répondre aux efforts selon qu’ils sont principalement axiaux ou radiaux, autorisant également une vitesse de rotation importante sans échauffement.

Des joints spéciaux sont disponibles pour les environnements poussiéreux des mines ou les atmosphères corrosives des navires et plateformes offshore. Notre gamme de couronnes HD a su faire ses preuves et vous garantit une totale satisfaction même utilisée dans les conditions les plus extrêmes.

ROLLIX HD : couronnes d’orientation pour fortes charges

Notre gamme de couronnes d’orientation pour fortes charges est utilisée pour les grues offshore, les winch d’installation offshore, les propulseurs de navire type pods ou azimuth thrusters, les excavatrices à godets, les grandes pelles minières, …

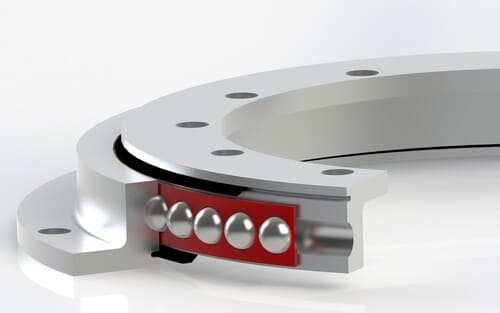

Couronnes d’orientation SERIE LEGERE

Retrouvez notre gamme de couronnes série légère avec bagues en L ou bagues pleines. Leur conception plus fine et plus légère mais néanmoins robuste est idéale pour les applications standards. Interchangeables avec les standards du marché, nos couronnes sont également disponibles avec ou sans trous de fixation en fonction de votre utilisation. Disponible en 3 gammes de précharges, elles répondent à de nombreuses applications en apportant une solution efficace et fiable pour un coût optimisé.

Notre gamme de couronnes d’orientation SERIE LEGERE est utilisée pour des tables tournantes ou des systèmes de manutention peu chargés.

Couronnes d’orientation SERIE LEGERE

Couronne d'orientation motorisée

Les couronnes d’orientation motorisées Rollix offrent une solution intégrée pour des applications nécessitant une précision et une automatisation accrues. Conçues pour simplifier l’assemblage et améliorer les performances des systèmes, ces couronnes intègrent des moteurs électriques qui facilitent la rotation précise et contrôlée des plateformes ou des dispositifs. Idéales pour les équipements nécessitant une manœuvre fine et répétitive, elles représentent une avancée majeure en termes de fiabilité et d’efficacité opérationnelle.

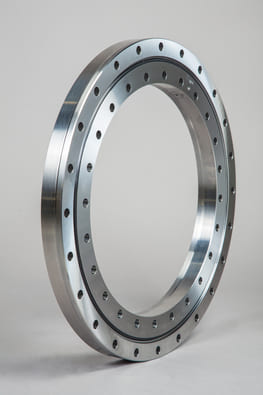

Couronnes d'orientation sans denture

Conçues pour des applications exigeant une rotation fluide et silencieuse, la couronne d’orientation sans denture Rollix offre une excellente solution pour les systèmes où le bruit et les vibrations doivent être minimisés. Leur conception unique sans denture permet une distribution uniforme de la charge et une réduction des points de stress, augmentant ainsi la durée de vie de la couronne tout en maintenant une précision de mouvement optimale.

Couronne d’orientation pour grue

Conçues pour exceller dans le secteur du levage, les couronnes d’orientation pour grues offrent des performances optimales même sous les charges les plus lourdes. Leur capacité à résister à des forces axiales et radiales importantes les rend indispensables pour garantir la stabilité et la précision nécessaires dans les opérations de levage. Chaque couronne est conçue pour résister aux conditions climatiques extrêmes, garantissant ainsi une durabilité et une fiabilité à long terme. Grâce à une technologie avancée, elles minimisent aussi le besoin de maintenance, réduisant les coûts opérationnels tout en augmentant la sécurité sur le chantier. Ces couronnes sont idéales pour une variété de grues, y compris les grues mobiles, les grues à tour et les systèmes de levage industriels, répondant ainsi à un large éventail de besoins industriels.

Vous recherchez une couronne en stock ?

ACCÉDEZ À L'E-SHOP ROLLIX

Découvrez notre nouveau catalogue de produits Rollix

TOUTES NOS GAMMES DE PRODUITS

Pourquoi choisir les couronnes d’orientation Rollix ?

Nous fabriquons des couronnes d’orientation fiables et précises pour répondre parfaitement à vos exigences. Grâce à notre procédé de rectification du chemin de roulement, notre appairage systématique et la précharge de nos produits, nous vous garantissons la fiabilité et la précision de nos couronnes d’orientation standards et sur-mesure :

Calculs détaillés des chemins de roulement et engrenages
Analyse par éléments finis (FEA)
Systèmes de lubrification automatique
Etanchéité spécifique
Des produits standards disponibles en stock, y compris certaines gammes spécifiques telles que COMPACT, RT
Temps de prototypage réduit
